Sebagai pemasok pemancar optik terkemuka, saya sering ditanya tentang skema modulasi yang digunakan pada perangkat ini. Memahami skema modulasi pemancar optik sangat penting bagi siapa pun yang terlibat dalam bidang komunikasi optik, baik Anda seorang insinyur jaringan, peneliti, atau calon pembeli. Dalam postingan blog ini, saya akan mempelajari berbagai skema modulasi yang digunakan pada pemancar optik, kelebihannya, dan penerapannya.

Apa itu Modulasi dalam Pemancar Optik?

Modulasi adalah proses memvariasikan satu atau lebih sifat gelombang pembawa, seperti amplitudo, frekuensi, atau fase, sesuai dengan sinyal pesan. Dalam konteks pemancar optik, gelombang pembawa adalah sinyal optik, dan sinyal pesan adalah data yang perlu dikirim. Skema modulasi menentukan bagaimana data dikodekan ke pembawa optik.

Jenis Skema Modulasi

1. Penguncian Hidup - Mati (OOK)

On - Off Keying adalah salah satu skema modulasi paling sederhana dan paling banyak digunakan dalam komunikasi optik. Dalam OOK, sinyal optik dihidupkan (mewakili biner '1') atau mati (mewakili biner '0'). Skema modulasi ini mudah diimplementasikan dan memerlukan perangkat keras yang relatif sederhana. Ini biasanya digunakan dalam sistem komunikasi optik jarak pendek, seperti jaringan area lokal (LAN) dan aplikasi fiber - to - the - home (FTTH).

Keuntungan utama OOK adalah kesederhanaannya, sehingga menghasilkan biaya rendah dan keandalan yang tinggi. Namun, ia memiliki efisiensi spektral yang relatif rendah, yang berarti ia menggunakan bandwidth yang relatif besar untuk mengirimkan data.

2. Fase - Penguncian Shift (PSK)

Phase - Shift Keying adalah skema modulasi di mana fase pembawa optik diubah untuk mewakili nilai data yang berbeda. Misalnya, dalam Penguncian Fase Biner - Pergeseran (BPSK), fase pembawa digeser 180 derajat untuk mewakili biner '1' atau '0'. Quadrature Phase - Shift Keying (QPSK) menggunakan empat status fase berbeda untuk mewakili dua bit data per simbol, yang meningkatkan efisiensi spektral dibandingkan dengan BPSK.

PSK menawarkan efisiensi spektral yang lebih tinggi dibandingkan OOK, yang berarti lebih banyak data dapat ditransmisikan dalam bandwidth yang sama. Ini biasanya digunakan dalam sistem komunikasi optik jarak jauh, seperti kabel bawah laut dan jaringan tulang punggung berkecepatan tinggi. Namun, PSK memerlukan teknik demodulasi yang lebih kompleks dan lebih sensitif terhadap noise dan fase jitter.

3. Modulasi Amplitudo Kuadratur (QAM)

Modulasi Amplitudo Kuadratur adalah skema modulasi yang lebih canggih yang menggabungkan modulasi amplitudo dan fase. Dalam QAM, amplitudo dan fase pembawa optik divariasikan secara bersamaan untuk mewakili beberapa nilai data. Misalnya, 16 - QAM menggunakan 16 kombinasi amplitudo dan fase berbeda untuk mewakili empat bit data per simbol.

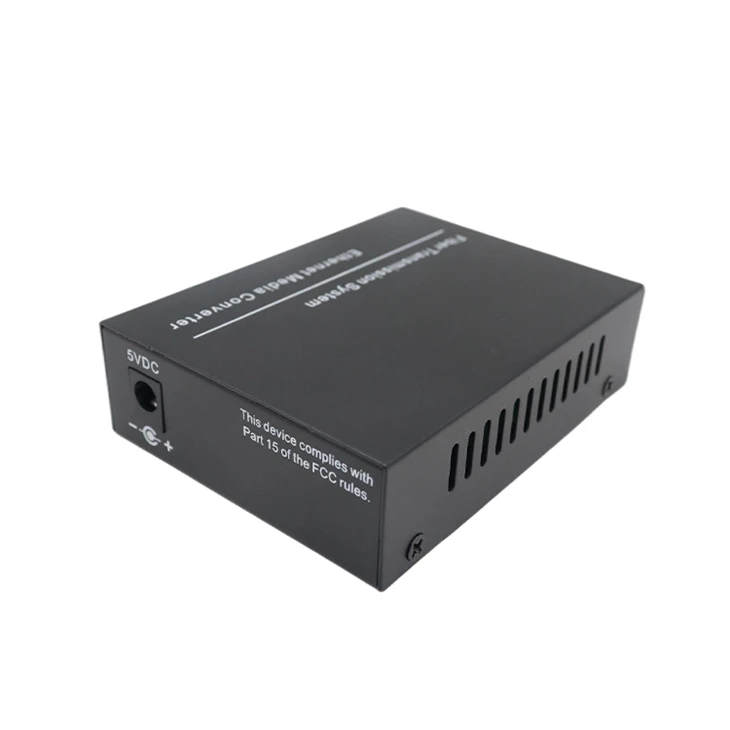

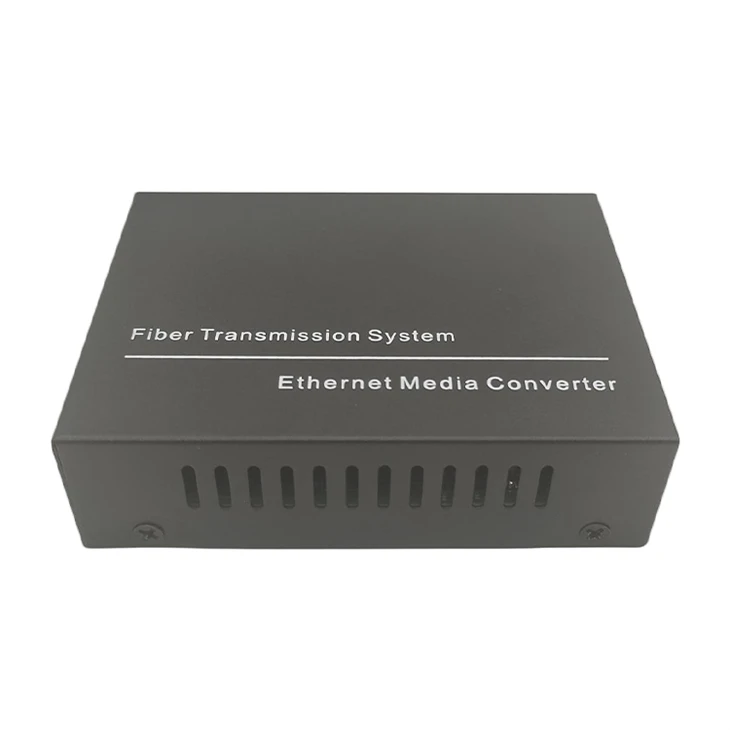

OMC 5235 GMC 5205

QAM menawarkan efisiensi spektral yang lebih tinggi daripada PSK, memungkinkan transmisi data berkecepatan sangat tinggi. Ini biasanya digunakan dalam sistem komunikasi optik berkapasitas tinggi, seperti pusat data dan jaringan 5G. Namun, QAM juga lebih sensitif terhadap noise dan distorsi, serta memerlukan teknik pemrosesan sinyal yang lebih kompleks.

Memilih Skema Modulasi yang Tepat

Pilihan skema modulasi bergantung pada beberapa faktor, termasuk kecepatan data yang dibutuhkan, jarak transmisi, bandwidth yang tersedia, dan biaya. Untuk aplikasi jarak pendek dengan kecepatan data yang relatif rendah, OOK mungkin merupakan pilihan yang paling cocok karena kesederhanaan dan biayanya yang rendah. Untuk aplikasi jarak jauh dan kecepatan tinggi, PSK atau QAM mungkin lebih disukai untuk mencapai efisiensi spektral yang lebih tinggi.

Sebagai pemasok pemancar optik, kami menawarkan serangkaian produk yang mendukung skema modulasi berbeda untuk memenuhi beragam kebutuhan pelanggan kami. Misalnya, milik kitaKonverter Media Dalam Ruangandirancang untuk aplikasi jarak pendek dan menggunakan modulasi OOK untuk transmisi data yang andal dan hemat biaya. KitaKonverter Serat Ethernetmendukung kecepatan data yang lebih tinggi dan dapat dikonfigurasi untuk menggunakan modulasi PSK atau QAM untuk komunikasi jarak jauh dan kecepatan tinggi.

Penerapan Skema Modulasi Berbeda

Aplikasi Jangka Pendek

Dalam aplikasi jarak pendek, seperti LAN dan FTTH, OOK adalah skema modulasi yang paling umum digunakan. Kesederhanaan dan biaya rendah OOK menjadikannya ideal untuk aplikasi ini, dimana jarak transmisi relatif pendek dan persyaratan kecepatan data tidak terlalu tinggi. KitaKonverter Mediaadalah contoh sempurna perangkat yang menggunakan modulasi OOK untuk komunikasi optik jarak pendek.

Aplikasi Jarak Jauh

Untuk sistem komunikasi optik jarak jauh, seperti kabel bawah laut dan jaringan tulang punggung berkecepatan tinggi, PSK dan QAM adalah skema modulasi yang disukai. Skema ini menawarkan efisiensi spektral yang lebih tinggi, yang memungkinkan lebih banyak data dikirim melalui jarak jauh tanpa menggunakan bandwidth yang berlebihan. Pemancar optik kelas atas kami dirancang untuk mendukung modulasi PSK dan QAM, memungkinkan transmisi data berkecepatan tinggi dan andal dalam jarak jauh.

Tren Masa Depan dalam Skema Modulasi

Bidang komunikasi optik terus berkembang, dan skema modulasi baru sedang dikembangkan untuk memenuhi meningkatnya permintaan akan kecepatan data yang lebih tinggi dan penggunaan bandwidth yang lebih efisien. Salah satu tren yang muncul adalah penggunaan format modulasi tingkat lanjut, seperti pembentukan konstelasi probabilistik (PCS) dan modulasi berbentuk Nyquist. Skema modulasi baru ini menawarkan efisiensi spektral yang lebih tinggi dan kinerja yang lebih baik dalam menghadapi noise dan distorsi.

Sebagai pemasok pemancar optik, kami berkomitmen untuk selalu menjadi yang terdepan dalam kemajuan teknologi ini. Kami berinvestasi besar dalam penelitian dan pengembangan untuk memastikan bahwa produk kami menggabungkan skema dan teknologi modulasi terbaru, memberikan pelanggan kami solusi terbaik untuk kebutuhan komunikasi optik mereka.

Kesimpulan

Kesimpulannya, skema modulasi pemancar optik memainkan peran penting dalam menentukan kinerja dan kemampuan sistem komunikasi. Skema modulasi yang berbeda menawarkan keuntungan berbeda dan cocok untuk aplikasi berbeda. Sebagai pemasok pemancar optik, kami memahami pentingnya memilih skema modulasi yang tepat untuk kebutuhan spesifik pelanggan kami. Apakah Anda mencari solusi hemat biaya untuk komunikasi jarak pendek atau solusi berkinerja tinggi untuk aplikasi jarak jauh dan berkecepatan tinggi, kami memiliki keahlian dan produk untuk memenuhi kebutuhan Anda.

Jika Anda tertarik untuk mempelajari lebih lanjut tentang pemancar optik kami dan skema modulasi yang didukungnya, atau jika Anda memiliki pertanyaan tentang kebutuhan komunikasi optik spesifik Anda, jangan ragu untuk menghubungi kami untuk diskusi mendetail. Kami selalu siap membantu Anda dalam mencari solusi terbaik untuk bisnis Anda.
