Keterangan

Amplifier 1,2G GME adalah amplifier yang-berbiaya rendah,-keandalan tinggi, dan berukuran Ringkas. Ini memiliki bandwidth lebar dan kemampuan output tingkat tinggi/kemiringan tinggi yang memberikan kinerja andal yang mendukung frekuensi DOCSIS 3.1 hingga 1,22GHz. Desain uniknya menawarkan konfigurasi untuk kebutuhan bandwidth upstream 42 atau 85 atau 204MHz.

Aplikasi penguat untuk instalasi jaringan HFC canggih dalam ruangan di gedung apartemen, hotel, sekolah, rumah sakit ..., memiliki persyaratan amplifikasi RF yang tinggi. Didesain dengan gain tinggi, amplifier ini dapat dipasang langsung ke dinding dengan sifat pembuangan panas yang meningkat dan konsumsi daya yang rendah.

Amplifier Untuk Bangunan CATV ini menggunakan versi teknologi Tarik Dorong GaAs 1.22GHz terbaru yang memberikan kinerja distorsi superior dan angka kebisingan rendah.

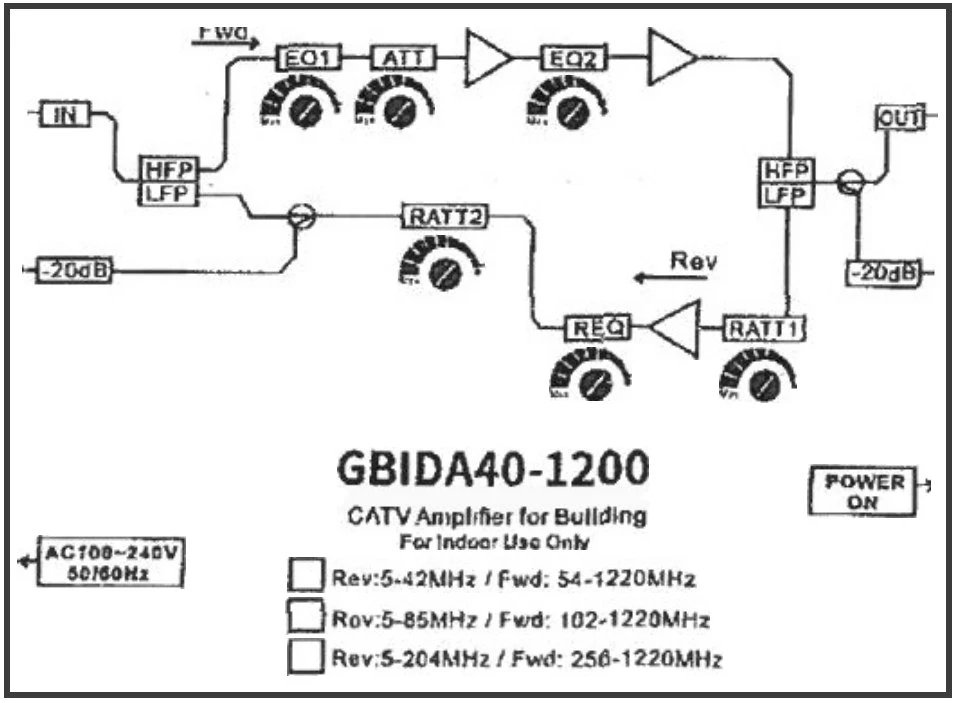

Kontrol ramah teknisi dilengkapi attenuator variabel dan equalizer yang memfasilitasi fleksibilitas lebih besar saat menyesuaikan amplifier. Catu daya internal menerima tegangan masukan dari 100-240V pada frekuensi 50 atau 60Hz tanpa penyesuaian.

Penguatan maju 38dB, penguatan terbalik 27dB.
Memungkinkan bandwidth maju yang tinggi hingga 1220 MHz
42/54, 85/102, 204/256MHz tersedia opsi filter diplex.

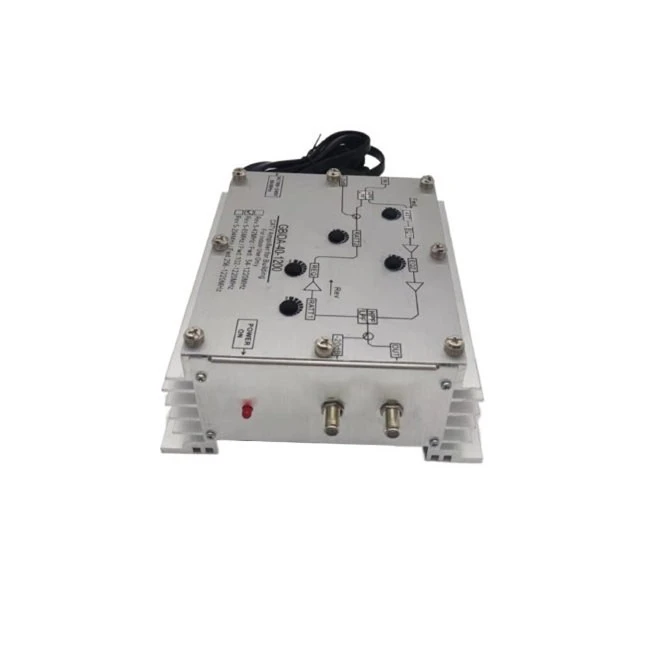

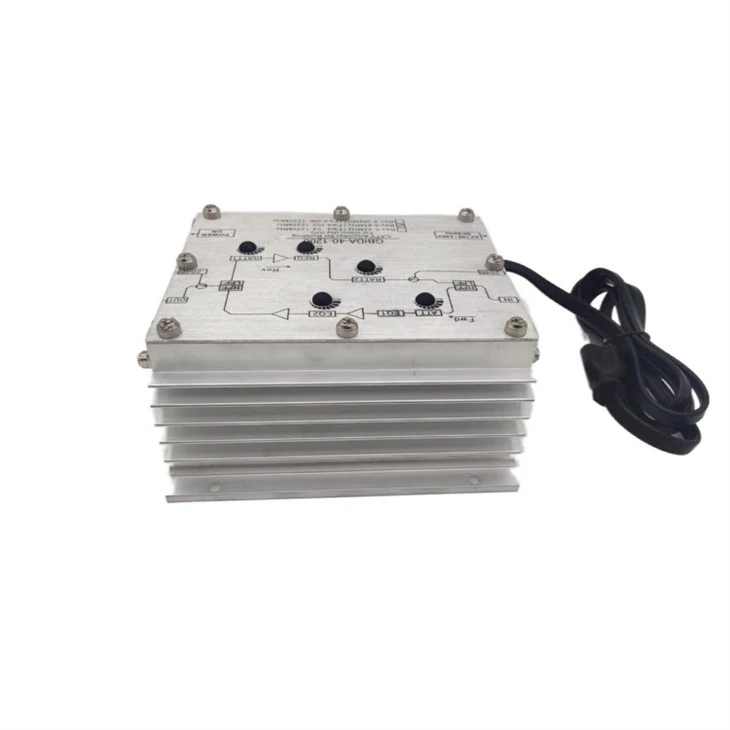

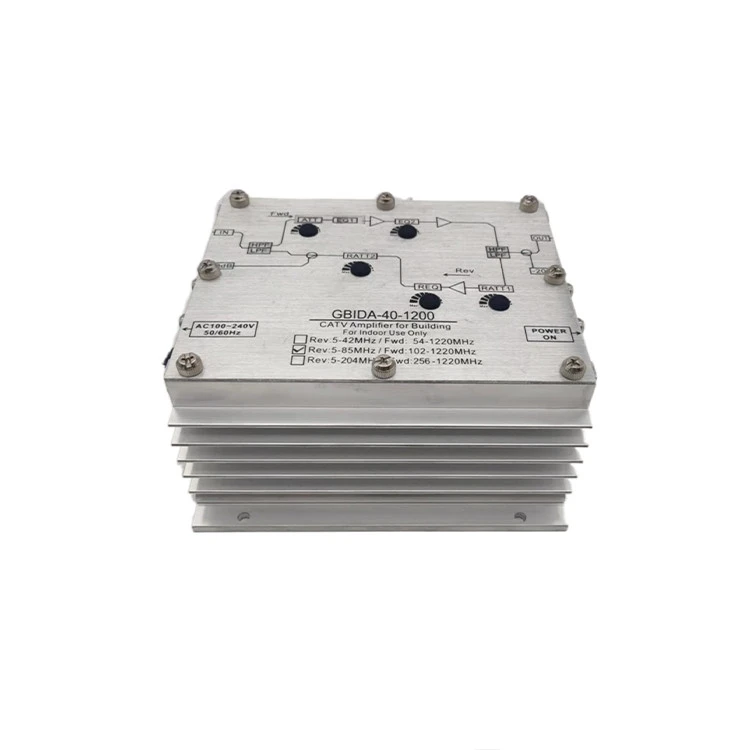

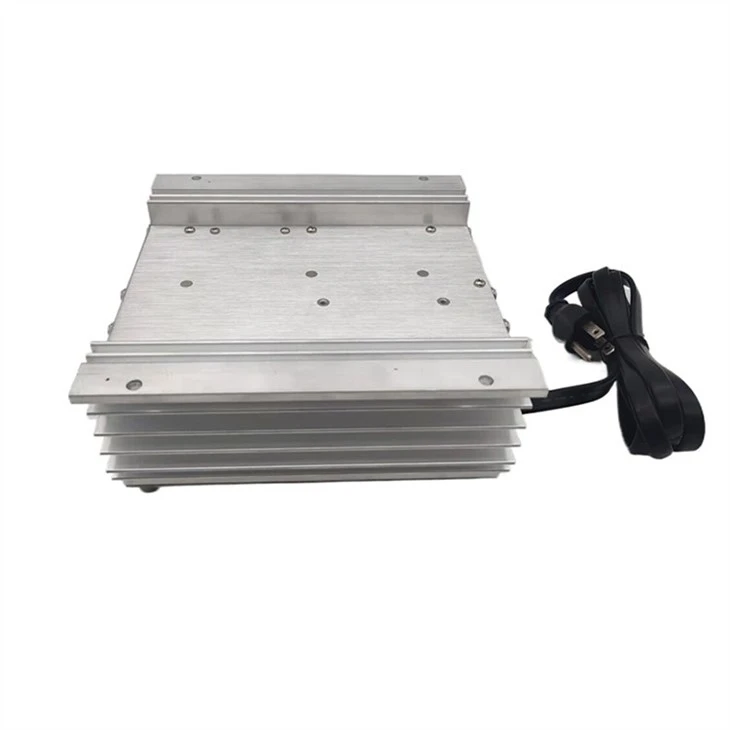

Sasis Aluminium Memberikan Pembuangan Panas Yang Sangat Baik.
Attenuator dan equalizer variabel.
-20dB titik uji inputVoutput eksternal.
Perlindungan lonjakan arus hingga 6kV/3kA pada port IN/OUT.
Daya peralihan internal 100-240VAC.

Spesifikasi

Tempat Asal: Guangdong, Cina
Nomor Model: GDAMP-044 (GBIDA-40-1200-85)
Parameter	Maju	Balik	Satuan	Catatan
Bandwidth	54/102/256-1220	5-42/85/204	MHz
Memperoleh	38	27	dB
Kebosanan	±1	±0.75	dB
Kembalikan kerugian	-14	-16	dB
Titik uji RF	-20±1	-20±1	dB	masuk/keluar
Rentang kendali equalizer	0-18	0-18	dB
Rentang kendali atennuator	0-20	0-20	dB
Tingkat keluaran referensi	48	46	dBmv
CTB	-66		dBc	Tingkat output 33/48 dBmv (15dB Tilt 54/1220MHz), 79 saluran NTSC, digital pada -6dB dari 550MHz hingga 1.2GHz
organisasi masyarakat sipil	-65		dBc
DTO		-72	dBc
DSO		-60	dBc
Modulasi senandung	-65	-72	dBc
Gambar Kebisingan	6	6	dB
Penundaan kelompok	Kurang dari atau sama dengan 35 (rentang 3,58MHz)	Kurang dari atau sama dengan 35 (rentang 3,58MHz)	ndetik
Tahan Lonjakan	6KV, 3KA			Pelabuhan masuk/keluar
Adaptor daya	Masukan 100-240 50-60Hz	Keluaran 24 Vdc 1A
