Keterangan

DBS, OTA, CATV, amplifier bertenaga saluran 54 hingga 3000 MHz dengan penguatan maju dan pengembalian pasif sub-band 2 hingga 42 MHz.

SITUASI

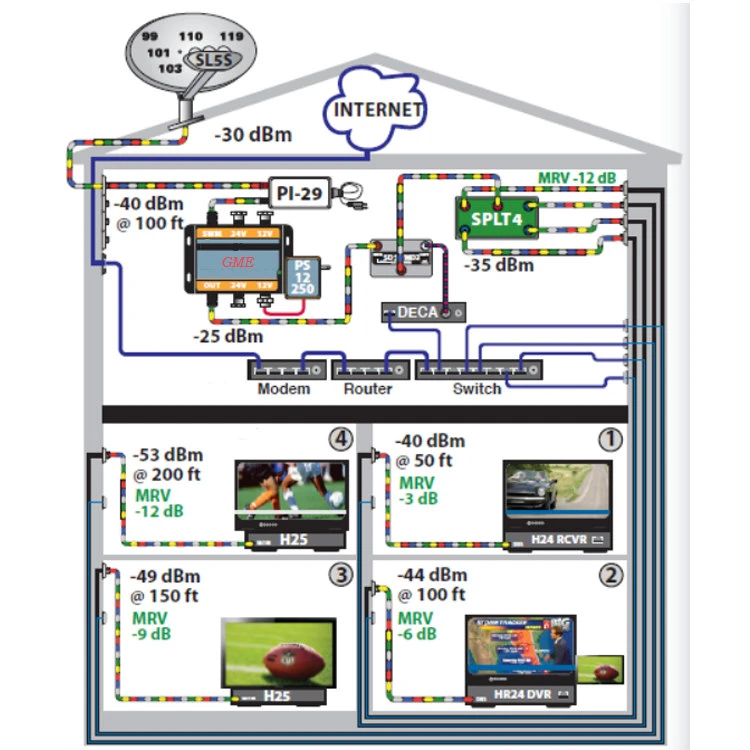

Output dari saklar LNB atau DBS dibagi menjadi beberapa ruangan atau apartemen dan tingkat sinyal penerima rendah di lokasi yang jauh.

LARUTAN

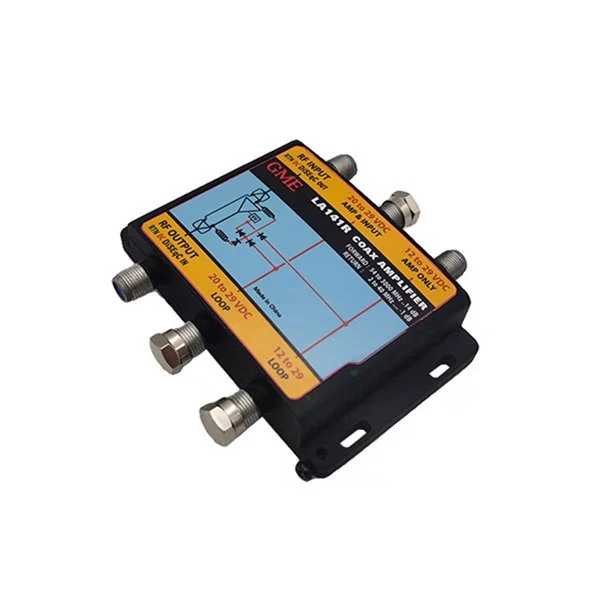

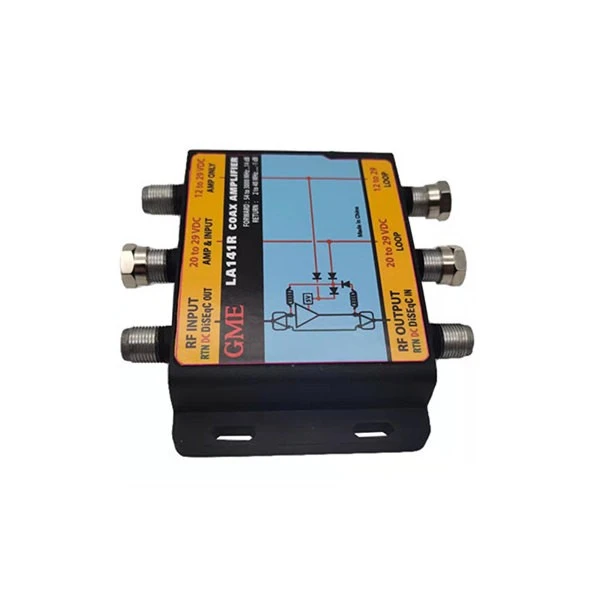

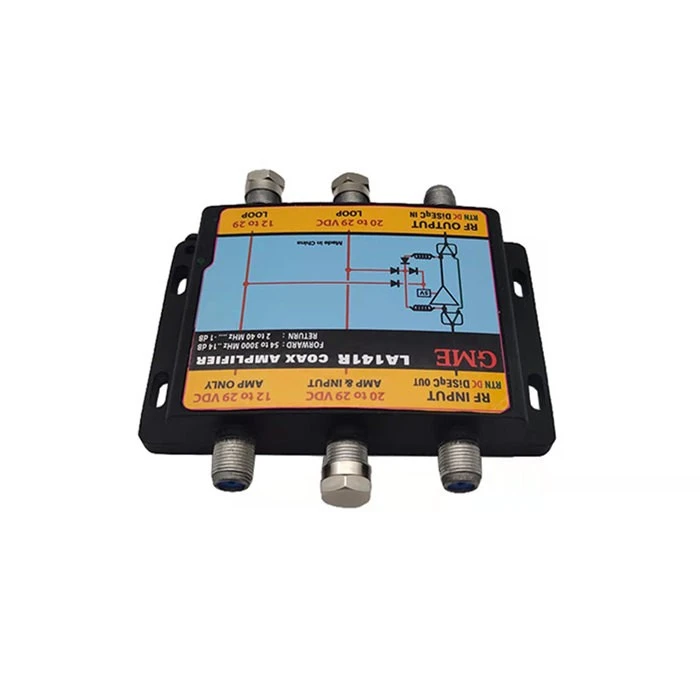

Model LA141R SWM Extension Line Amplifier meningkatkan level sinyal kabel dan DBS dengan mengatur hilangnya 150 kaki RG-6 sambil meneruskan modem data dan sinyal kontrol penerima dari penerima ke sakelar.

Spesifikasi

Tempat Asal: Guangdong, Cina
Nomor Model: GDAMP-024 (LA141R-TA)
BARANG	KHAS	BATAS QC	KONDISI UJI
FREKUENSI. JANGKAUAN
JALUR KEMBALI			2~42MHz
JALUR KE DEPAN			54~3000MHz
MEMPEROLEH	+4.8dB	+4 menit dB.	54MHz
	+8dB	+6 menit dB.	100MHz
	+11dB	+9 menit dB.	950MHz
	+13dB	+11 menit dB.	1450MHz
	+14dB	+12 menit dB.	2150MHz
	+15dB	+13 menit dB.	2400MHz
	+14dB	+12 menit dB.	3000MHz
KERUGIAN PENYISIPAN	-3,8dB	-4,8 dB MAKS.	2~42MHz
KEMBALI KERUGIAN
MASUKAN	-13dB	-11 dB MENIT.	2~42MHz
	-12dB	-10 dB MENIT.	54~100MHz
	-15dB	-12 dB MENIT.	101~1450MHz
	-12dB	-10 dB MENIT.	1451~3000MHz
KELUARAN	-13dB	-11 dB MENIT.	2~42MHz
	-12dB	-10 dB MENIT.	54~3000MHz
KEMAMPUAN INPUT (KOMPRESI 1dB)
	113dBuV	111dBuV MENIT.	PADA MASUKAN 250MHz
	112dBuV	110dBuV MENIT.	PADA MASUKAN 950MHz
TEGANGAN KERJA		12-36VDC
KONSUMSI SAAT INI		maks 130mA.
LULUS KEKUATAN			KELUAR→MASUK
LULUS 22K			KELUAR→MASUK
Impedansi			MASUK / KELUAR
KONEKTOR			SEMUA PORT
