Keterangan
Filter jalur balik digunakan untuk mem-bypass amplifier di jaringan TV berbasis coax normal pada frekuensi data EoC. Hal ini memungkinkan data memiliki jalur kembali dan sinyal TV diperkuat.
Spesifikasi
|
Tempat Asal: Guangdong, Cina |
|||
|
Nomor Model: GDF-002 (GRPF-200) |
|||
|
BARANG |
KHAS |
BATAS QC |
KONDISI UJI |
|
Rentang Frekuensi |
|||
|
|
|
1-200MHz |
Jalur Kembali |
|
|
|
300-862MHz |
Penguat |
|
Kerugian Penyisipan |
|||
|
DALAM (TV+EoC) ke KELUAR (TV+EoC) |
-1.5dB |
-2.0dB maks |
1-200MHz |
|
IN (TV+EoC) ke IN (TV ke Amp)& |
-1.5dB |
-2.0dB maks |
300-862MHz |
|
Keluar (TV+EoC) ke Keluar (TV Dari Amp) |
|||
|
Isolasi |
|||
|
IN (TV ke Amp ) ke Keluar (TV Dari Amp) |
-37dB |
-32dB menit |
1-5MHz |
|
|
-50dB |
-48dB menit |
6-200MHz |
|
|
-60dB |
-50dB menit |
300-862MHz |
|
Penolakan |
|||
|
DALAM (TV+EoC) ke KELUAR (TV+EoC) |
-60dB |
-50dB menit |
300-862MHz |
|
IN (TV+EoC) ke IN (TV ke Amp) & |
-37dB |
-32dB menit |
1-5MHz |
|
Keluar (TV+EoC) ke Keluar (TV Dari Amp) |
-50dB |
-48dB menit |
6-200MHz |
|
Kembali Kerugian |
|||
|
|
-16dB |
-14dB menit |
5-200MHz |
|
|
-17dB |
-15dB menit |
300-862MHz |
|
Tiket DC |
|
Ya |
IN (TV+EoC) ke IN (TV ke Amp) & |
|
|
Keluar (TV+EoC) ke Keluar (TV Dari Amp) |
||
|
Suhu Operasional |
|
-10-+40 derajat |
|
|
Suhu Penyimpanan |
|
-20-+70 derajat |
|
|
Konektor |
|
Tipe F perempuan |
Semua port |
|
Impedansi |
|
75 ohm |
|
Profil Perusahaan

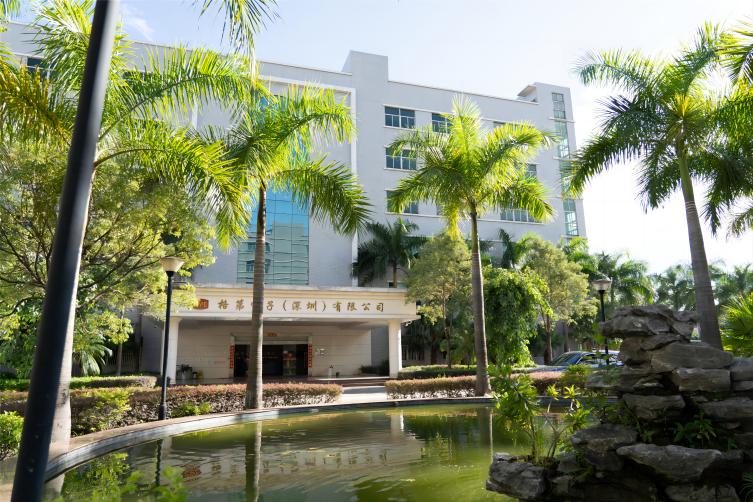

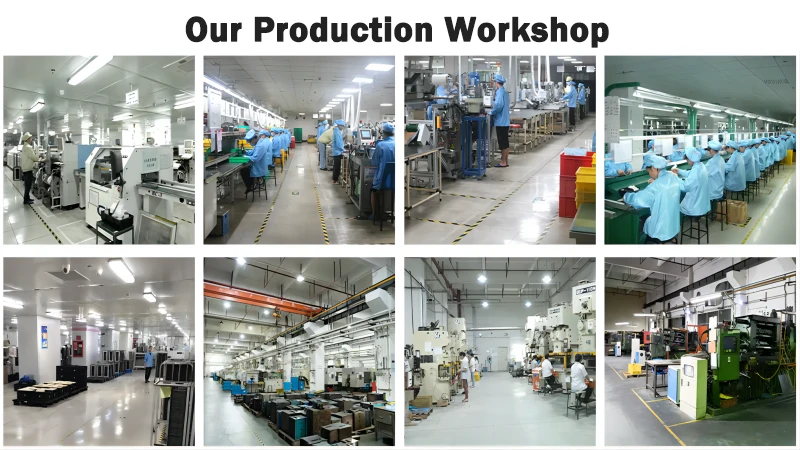

Goodmind Electronics (Shenzhen) Co., Ltd. didirikan pada tahun 1992 dengan modal terdaftar sebesar 18 juta dolar AS. Pabriknya sendiri berlokasi di Shenzhen dan memiliki lebih dari 1000 karyawan. Ini adalah perusahaan teknologi tinggi-yang mengintegrasikan R&D, produksi, penjualan, dan layanan. Perusahaan ini berspesialisasi dalam perusahaan manufaktur profesional Antena / Komunikasi Jaringan / Bluetooth / Aksesori AV / Rumah Pintar / Aksesori Mobil. Pabrik ini terintegrasi secara vertikal. Pabrik ini memiliki pengolahan plastik, stamping logam, die casting seng, SMT, DIP dan pusat perakitan. Perusahaan ini memiliki kekuatan finansial yang kuat, tim Litbang yang profesional, peralatan manufaktur yang sangat baik, dan lean manufacturing, serta berdedikasi untuk menciptakan{13}}produk berkualitas tinggi bagi pelanggan.
Apa itu Filter Jalur Kembali?
Dalam sistem komunikasi RF, filter jalur balik adalah komponen yang dirancang untuk menyaring sinyal atau kebisingan yang tidak diinginkan yang dapat mengganggu pengoperasian sistem dengan benar. Ini membantu memastikan bahwa sinyal yang dikirimkan dari perangkat atau sistem ke lokasi lain bebas dari gangguan dan kebisingan, sehingga menjaga integritas komunikasi.
Bagaimana cara kerja Filter Jalur Kembali?
Filter jalur balik biasanya menggunakan berbagai teknik, seperti pemfilteran LC pasif (kapasitor{0}}induktor), pemfilteran aktif, atau pemrosesan sinyal digital, untuk secara selektif melemahkan frekuensi atau rentang frekuensi tertentu. Dengan memblokir sinyal yang tidak diinginkan sekaligus membiarkan sinyal yang diinginkan melewatinya, filter jalur kembali membantu meningkatkan rasio sinyal-terhadap-noise dan meningkatkan kinerja sistem secara keseluruhan.
Di mana Filter Jalur Kembali digunakan?
Filter jalur balik dapat diterapkan di berbagai sistem komunikasi RF, termasuk jaringan televisi kabel (CATV), sistem komunikasi satelit, jaringan internet broadband, dan sistem komunikasi nirkabel. Mereka sering digunakan dalam pengaturan pemancar-penerima di mana menjaga jalur balik sinyal yang bersih sangat penting untuk komunikasi yang andal.
Pertanyaan Umum
T: Apa keuntungan menggunakan Filter Jalur Kembali?
J: Dengan menyaring interferensi dan kebisingan yang tidak diinginkan, filter jalur balik membantu meningkatkan kualitas sinyal, mengurangi degradasi sinyal, dan meningkatkan kinerja dan keandalan sistem komunikasi RF secara keseluruhan. Mereka juga dapat membantu meminimalkan interferensi elektromagnetik (EMI) dan memastikan kepatuhan terhadap standar peraturan.
T: Bagaimana cara memilih Filter Jalur Pengembalian yang tepat untuk aplikasi saya?
J: Pertimbangkan faktor-faktor seperti rentang frekuensi operasi, tingkat redaman yang diinginkan untuk sinyal yang tidak diinginkan, persyaratan pencocokan impedansi input/output, dan pertimbangan lingkungan atau peraturan tertentu. Berkonsultasi dengan pakar teknik RF atau mengacu pada spesifikasi sistem dapat membantu dalam memilih filter jalur balik yang sesuai.
T: Apakah ada jenis Filter Jalur Pengembalian yang berbeda?
J: Ya, filter jalur balik hadir dalam berbagai jenis dan konfigurasi, termasuk filter pasif, filter aktif, filter pemasangan di permukaan, filter koaksial, dan modul filter terintegrasi. Pilihan jenis filter bergantung pada persyaratan spesifik dan batasan aplikasi.
T: Apa saja tantangan umum yang terkait dengan Filter Jalur Kembali?
J: Tantangan umum mencakup trade-off-antara kinerja filter (atenuasi, insertion loss) dan parameter sistem lainnya, seperti ukuran, biaya, dan konsumsi daya. Merancang filter jalur balik yang efektif mungkin juga melibatkan penanganan masalah seperti pencocokan impedansi, riak pita sandi, dan distorsi nonlinier.
T: Apakah ada persyaratan pemeliharaan untuk Filter Jalur Kembali?
J: Filter jalur kembali biasanya tidak memerlukan perawatan rutin. Namun, inspeksi berkala mungkin diperlukan untuk memastikan bahwa filter berfungsi dengan benar dan untuk mendeteksi tanda-tanda kerusakan atau penurunan kualitas yang dapat mempengaruhi kinerjanya. Dalam kasus seperti ini, penggantian atau perbaikan mungkin diperlukan.
