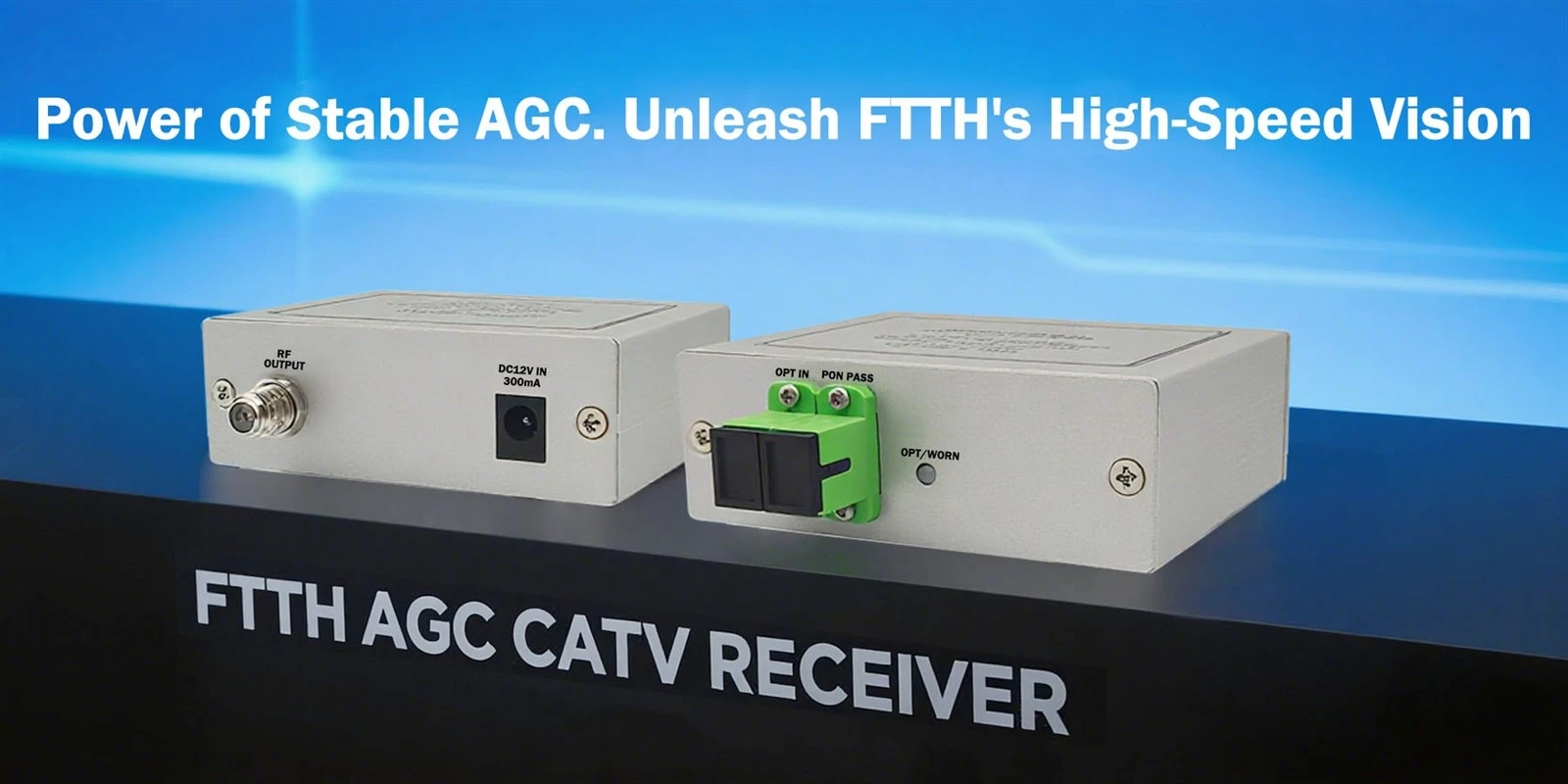

Penerima FTTH AGC CATV adalah perangkat terminal inti dalam jaringan Fiber-ke-yang-Rumah (FTTH) modern, yang memiliki peran ganda sebagai "penerjemah sinyal optik" dan "penstabil sinyal". Misi intinya adalah memisahkan dan mengubah gelombang optik komposit-yang membawa-data internet berkecepatan tinggi dan-sinyal siaran televisi berkualitas tinggi yang ditransmisikan melalui serat tunggal-menjadi sinyal listrik yang dapat langsung digunakan oleh peralatan standar di rumah secara efisien dan andal. Berikut adalah pemaparan komprehensif dan{9}mendalam mengenai detail teknis, mekanisme kerja, dan signifikansinya.
I. Fungsi Inti dan Positioning
Dalam jaringan Triple-play FTTH pada umumnya, satu drop fiber perlu melakukan transmisi secara bersamaan:
Sinyal Data Hilir:Biasanya menggunakan panjang gelombang 1490nm, untuk akses internet, VoIP, dll.
Sinyal Data Hulu:Biasanya menggunakan panjang gelombang 1310nm, untuk data upload pengguna.
Sinyal Video CATV Hilir:Biasanya menggunakan panjang gelombang 1550nm, untuk transmisi program TV siaran analog dan digital.
ItuPenerima FTTH AGC CATVsecara khusus bertanggung jawab untuk memproses sinyal video CATV dengan panjang gelombang 1550nm. Alat ini secara tepat mengekstraksi sinyal optik dari serat, mengubahnya menjadi sinyal listrik Frekuensi Radio (RF), dan mengeluarkannya melalui kabel koaksial ke televisi atau set{2}}top box. Sudah ada-di dalamnyaKontrol Penguatan Otomatis (AGC)adalah kunci untuk memastikan pengalaman pengguna. Secara otomatis mengkompensasi fluktuasi daya input optik yang disebabkan oleh faktor-faktor seperti jarak garis serat, tekukan, atau perubahan suhu sekitar, sehingga menjamin output tingkat sinyal RF ke TV tetap konstan. Hal ini mencegah masalah gambar seperti salju, pola mosaik, atau gangguan.
II. -Analisis Mendalam tentang Komponen dan Teknologi Utama
1. Bagian Depan-Optik dan Filter WDM
Penyaringan Presisi:Perangkat ini mengintegrasikan filter Wavelength Division Multiplexing (WDM) berperforma tinggi. Karakteristik passband-nya sangat dioptimalkan untuk panjang gelombang 1550nm, memungkinkan pemisahan yang tepat antara sinyal optik CATV 1550nm dari sinyal optik campuran 1310/1490/1550nm dengan insertion loss dan crosstalk yang sangat rendah. Ini juga memastikan bahwa sinyal optik saluran data melewati tanpa kehilangan (ke ONU/modem optik berikutnya untuk diproses).
Fotodetektor (PIN atau APD):Ini adalah "mata" penerima. Ini mengubah sinyal optik 1550nm yang terpisah menjadi sinyal listrik yang lemah. Untuk skenario-masukan daya-jarak jauh dan tinggi, Fotodioda Longsor (APD) dapat digunakan karena penguatan internal dan sensitivitasnya yang lebih tinggi.
2. Pengoperasian Sistem Kontrol Penguatan Otomatis (AGC) yang Tepat
Sistem AGC adalah "jantung cerdas" dari seluruh perangkat, yang beroperasi sebagai umpan balik-loop tertutup yang berkelanjutan:
Deteksi Sinyal:Sistem terus memantau level sinyal RF setelah konversi fotolistrik dan amplifikasi awal.
Perbandingan dan Pembuatan Kesalahan:Ini membandingkan level sinyal yang terdeteksi dengan level referensi ideal yang telah ditetapkan untuk menghitung nilai kesalahan.
Penyesuaian Penguatan Dinamis:Sinyal kesalahan ini menggerakkan Variable Gain Amplifier (VGA) atau mengontrol tegangan bias fotodetektor. Jika daya optik input berkurang (misalnya -8 dBm), AGC memerintahkan peningkatan penguatan. Jika daya optik input meningkat (misalnya, hingga +2 dBm), maka penguatan juga akan berkurang.
Keluaran Stabil:Melalui penyesuaian dinamis ini, terlepas dari bagaimana daya optik masukan bervariasi dalam rentang lebar yang ditentukan (misalnya, +2 dBm hingga -8 dBm), tingkat sinyal RF keluaran akhir (misalnya, nominal 65 dBµV) dapat dipertahankan dengan stabilitas tinggi, biasanya dalam kesalahan ±1 dB. Ini sepenuhnya menghilangkan masalah kualitas gambar yang disebabkan oleh fluktuasi sinyal.
3. Modul Pemrosesan dan Keluaran RF
Amplifikasi dan Ekualisasi Multi-Tahap:Setelah dikontrol oleh AGC utama, sinyal memasuki rantai amplifikasi RF berikutnya untuk mencapai kemampuan penggerak keluaran yang memadai. Model tingkat lanjut mungkin juga termasukKontrol Kemiringan Otomatis (ASC), yang secara otomatis dapat mengkompensasi respons diferensial serat terhadap subcarrier RF pada frekuensi berbeda, memastikan kerataan di seluruh bandwidth frekuensi TV (misalnya, 47-1000 MHz atau lebih tinggi).
Port Keluaran dan Isolasi:Biasanya menyediakan 1 hingga 4 port keluaran RF (misalnya, konektor tipe F-) dengan isolasi tinggi untuk meminimalkan interferensi antara beberapa keluaran. Port ini memiliki perlindungan yang baik terhadap lonjakan petir dan pelepasan muatan listrik statis (ESD).
4. Desain Struktural dan Kemampuan Adaptasi Lingkungan
Kandang Kasar:Umumnya menggunakan housing paduan aluminium cor -yang memiliki tiga fungsi yaitu pembuangan panas (secara efisien menarik panas dari amplifier internal), pelindung elektromagnetik (EMI) (mencegah interferensi eksternal dan kebocoran sinyal internal), dan perlindungan mekanis.
Semua-Perlindungan Cuaca:Model luar ruangan atau dalam/luar ruangan memiliki kemampuan kedap air dan tahan debu tingkat tinggi (misalnya, peringkat IP65), mampu bertahan di lingkungan keras seperti cuaca dingin ekstrem, suhu tinggi, dan kelembapan tinggi, sehingga memastikan pengoperasian yang andal-dalam jangka panjang.
Instalasi Fleksibel:Desain ringkas mendukung pemasangan-di dinding,-tiang, atau penempatan di desktop, beradaptasi dengan berbagai titik pemasangan di dalam rumah (misalnya, kotak informasi, di samping lemari TV).
AKU AKU AKU. Alur Kerja-ke-Akhir di Jaringan FTTH
Injeksi Sinyal:Sinyal optik CATV dengan panjang gelombang 1550nm dari ujung kepala operator digabungkan dengan sinyal optik data 1490/1310nm dari OLT kantor pusat pada penggabung WDM eksternal atau penguat optik. Sinyal gabungan ditransmisikan melalui tulang punggung dan serat jaringan distribusi ke lokasi pelanggan.
Pemisahan Sinyal:Drop fiber pertama-tama dihubungkan ke splitter optik (jika ada), kemudian ke area peralatan lokasi pelanggan. Di sini, port input dariPenerima FTTH AGC CATVmenerima sinyal optik campuran. Filter WDM internalnya pertama-tama "melepaskan" sinyal optik CATV 1550nm, mengarahkannya ke jalur penerima CATV. Sinyal optik 1310/1490nm yang tersisa dikeluarkan melalui pigtail terpisah ke Unit Jaringan Optik (ONU) untuk memproses layanan internet dan suara.
Konversi dan Stabilisasi Fotolistrik:Sinyal optik 1550nm yang dilucuti diubah menjadi sinyal listrik RF oleh fotodetektor. Sirkuit AGC beroperasi secara-waktu nyata, memastikan bahwa meskipun daya optik sedikit berfluktuasi karena perubahan cuaca atau penyesuaian jaringan-, kekuatan sinyal RF yang dikonversi tetap konstan.
Distribusi Sinyal:Sinyal RF-berkualitas tinggi yang distabilkan dan diperkuat didistribusikan melalui kabel koaksial ke berbagai televisi atau dekoder-top box di seluruh rumah, memungkinkan pengguna menonton program TV langsung yang jelas,-bebas kedipan.
IV. Ringkasan Keunggulan dan Nilai Inti
Pengalaman Pengguna Paling Stabil:Teknologi AGC bertindak sebagai pelindung tak kasat mata, dengan sempurna menghilangkan fluktuasi sinyal yang tidak terlihat oleh pengguna, sehingga menghasilkan gambar jernih secara konsisten.
Bandwidth Tinggi dan Kompatibilitas Masa Depan:Mendukung bandwidth RF hingga 1 GHz atau bahkan 1,2 GHz, menyediakan ruang yang cukup untuk TV Ultra HD 4K/8K, saluran yang lebih interaktif, dan peningkatan layanan di masa mendatang.
Jaringan yang Disederhanakan dan Penghematan Biaya:Mengirimkan semua layanan melalui satu serat secara signifikan mengurangi kompleksitas pemasangan kabel dan biaya operasional operator. Bagi pengguna, integrasi perangkat yang tinggi menghemat ruang dan menyederhanakan instalasi.
Keandalan dan Daya Tahan Luar Biasa:Desain-kelas industri dan konstruksi yang tertutup sepenuhnya memastikan pengoperasian stabil 24/7 tanpa gangguan dengan Mean Time Between Failures (MTBF) yang sangat lama, sehingga menurunkan total biaya kepemilikan selama siklus hidupnya.
Pasang-dan-Mainkan dan Perawatan yang Nyaman:Perangkat ini biasanya tidak memerlukan konfigurasi lapangan yang rumit, karena tingkat output distabilkan secara otomatis. Sistem pemantauan jaringan dapat memantau statusnya dari jarak jauh melalui gelombang pembawa atau cara lain, sehingga memfasilitasi peringatan kesalahan dan lokalisasi.
ItuPenerima FTTH AGC CATVlebih dari sekadar pengubah "optik-ke-listrik". Ini adalah subsistem kompleks yang mengintegrasikan pemfilteran optik canggih, konversi fotolistrik presisi, kontrol loop tertutup yang cerdas, dan desain industri yang kokoh. Ini adalah tautan penting dalam memastikan kelancaran pengiriman-layanan video berkualitas tinggi di "seratus meter terakhir" Fiber-ke-Rumah-, yang secara diam-diam menjamin bahwa jutaan rumah tangga dapat menikmati layanan siaran televisi yang stabil, jelas, dan kaya. Ini adalah perangkat terminal cerdas yang sangat diperlukan dalam jaringan akses optik penuh modern.
