Di era-yang berpusat pada data saat ini, mulai dari stasiun pangkalan 5G hingga interkoneksi pusat data dan transmisi video-definisi tinggi, semua jalur informasi bergantung pada komponen inti: pemancar optik.
Sebagai "titik awal" dari sistem komunikasi optik, pemancar optik bertanggung jawab untuk mengubah sinyal listrik menjadi sinyal optik dan menggabungkannya ke dalam serat optik. Artikel ini membahas prinsip teknis, komponen utama, spesifikasi inti, dan tren teknologi industri pemancar optik untuk tahun 2024-2025.
1. Apa yang dimaksud denganPemancar Optik?
Pemancar optik adalah perangkat konversi elektro-optik. Pada lapisan fisik, alur kerja operasionalnya dapat diringkas dalam tiga langkah:
Pemrosesan Masukan:Menerima sinyal listrik dari peralatan jaringan (seperti switch dan router).
Elektro-Konversi Optik:Memodulasi sumber cahaya (dioda laser atau LED) melalui rangkaian driver, mengubah 0/1 bit sinyal listrik menjadi pulsa cahaya yang mewakili keadaan hidup/mati atau perubahan fasa.
Keluaran Kopling:Menginjeksikan cahaya secara efisien ke dalam serat optik (mode-tunggal atau multi-mode) menggunakan lensa atau teknik sambungan langsung.

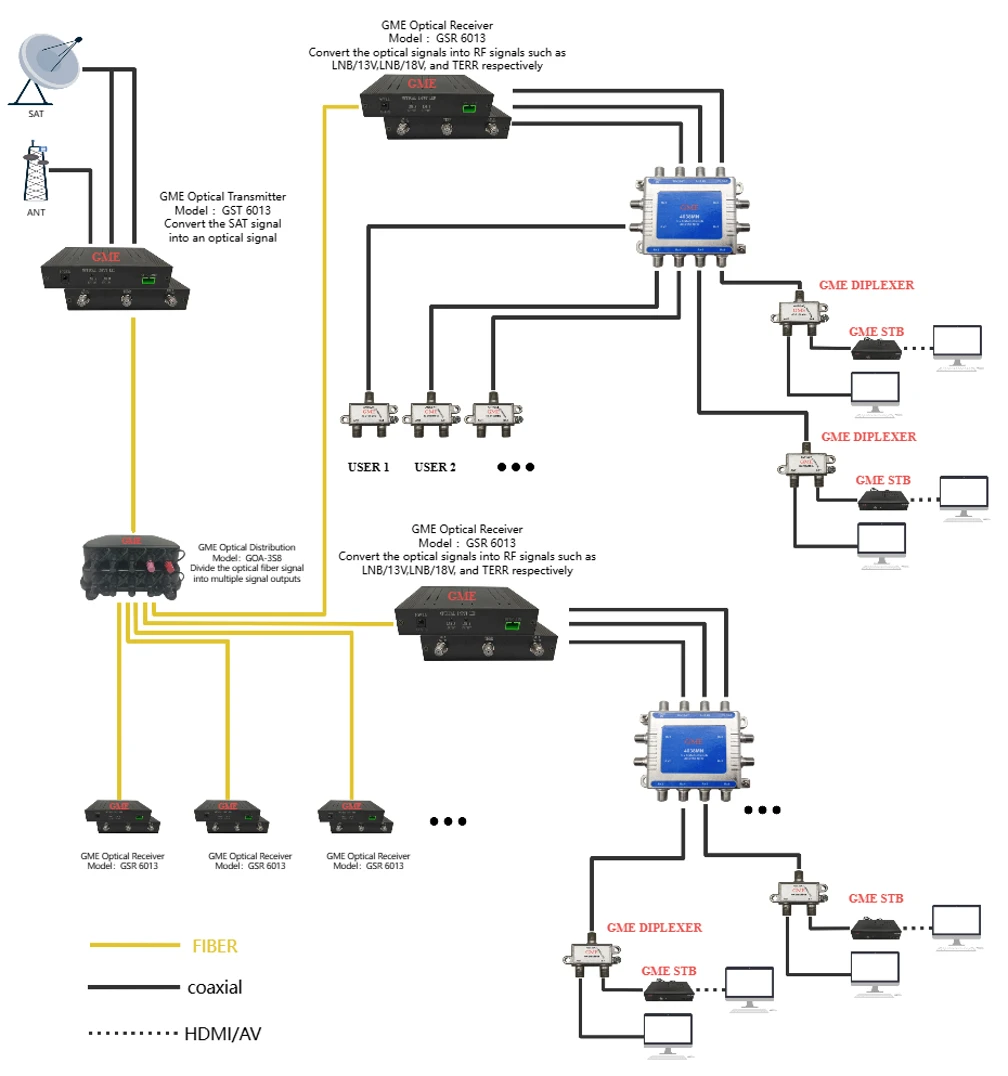

Bergantung pada skenario aplikasinya, pemancar biasanya dikemas dalam modul optik yang dapat dicolokkan (seperti SFP, QSFP-DD, OSFP) atau sebagai bagian dari pemancar optik video kelas siaran dan sistem transmisi serat optik analog.
2. Analisis Komponen Teknologi Inti
Pemancar optik-berperforma tinggi terutama terdiri dari tiga bagian berikut, yang menyebabkan sebagian besar kesulitan teknis dan biaya:
2.1 Sumber Cahaya: VCSEL, FP, DFB, dan EML
Sumber cahaya menentukan panjang gelombang pemancar, daya, dan jarak transmisi.
VCSEL (Vertikal-Permukaan Rongga-Memancarkan Laser):Mendominasi aplikasi multi-mode jarak pendek (dalam jarak 100 meter), seperti modul optik SR (Jarak Pendek) dalam pusat data. Keuntungannya mencakup konsumsi daya yang rendah, biaya rendah, dan kemudahan integrasi array berskala besar.
FP (Fabry-Perot Laser):Digunakan untuk aplikasi-tahap awal-hingga-jarak menengah; saat ini sedang dihentikan secara bertahap dalam-aplikasi tingkat tinggi dan mendukung laser DFB.
DFB (Laser Umpan Balik Terdistribusi):Pekerja keras untuk transmisi-mode tunggal. Ini menghasilkan keluaran mode longitudinal tunggal melalui-kisi bawaan, sehingga menghasilkan lebar garis spektral yang sempit dan penalti dispersi yang rendah, cocok untuk jarak dari 10km hingga 80km di jaringan metro dan jalur utama-jauh.
EML (Laser Modulasi-penyerapan Elektro):Saat ini merupakan pilihan utama untuk jaringan backbone berkecepatan tinggi 400G/800G. Teknologi ini mengintegrasikan laser dengan modulator penyerapan elektro-, mengatasi efek "kicauan" yang terkait dengan laser termodulasi langsung (DML) pada frekuensi tinggi, mendukung kecepatan-panjang gelombang tunggal 100Gbps dan seterusnya.
2.2 Rangkaian Pengemudi
Dioda laser memerlukan arus bias dan arus modulasi yang stabil. Chip driver pada pemancar berkecepatan tinggi- memerlukan linearitas tinggi (terutama untuk modulasi PAM4) dan konsumsi daya rendah. Ketika kecepatan meningkat menjadi 112Gbps dan bahkan 224Gbps, desain chip driver telah menjadi hambatan penting yang membatasi kinerja pemancar.
2.3 Pengemasan dan Kopling Optik
Ketepatan pengemasan untuk pemancar harus mencapai tingkat sub{0}}mikron. Untuk pemancar fotonik silikon (Silicon Photonics), teknologi chip flip-sering digunakan untuk mengintegrasikan chip laser dengan chip fotonik berbasis silikon, menyambungkan cahaya ke pandu gelombang melalui sambungan tepi atau sambungan kisi.
3. Indikator Kinerja Utama
Saat mengevaluasi atau memilihpemancar optik, para insinyur harus fokus pada parameter utama berikut:
Panjang gelombang:850nm (multi-mode), 1310nm (dispersi nol), 1550nm (kerugian terendah). Teknologi CWDM dan DWDM memanfaatkan berbagai panjang gelombang antara 1260nm dan 1650nm untuk multiplexing pembagian panjang gelombang.
Daya Optik Keluaran:Biasanya diukur dalam dBm. Jarak transmisi yang lebih jauh memerlukan daya keluaran yang lebih tinggi, yang harus dijaga di bawah ambang batas efek nonlinier serat optik.
Rasio Kepunahan (ER):Rasio daya optik rata-rata untuk logika "1" dan logika "0". Rasio pemadaman yang lebih tinggi menghasilkan rasio sinyal-terhadap-kebisingan yang lebih baik pada penerima dan Tingkat Kesalahan Bit (BER) yang lebih rendah.
Diagram Mata:Metrik intuitif untuk kualitas sinyal. Dalam pengujian pemancar-kecepatan tinggi, diagram mata harus sesuai dengan standar IEEE atau spesifikasi masker mata MSA (Perjanjian Multi-Sumber), sehingga memastikan jitter dan kebisingan berlebihan yang minimal.
Panjang Gelombang Pusat dan Lebar Spektral:Untuk sistem DWDM, panjang gelombang pemancar harus sesuai dengan grid yang ditentukan oleh ITU-T. Lebar spektral yang lebih sempit meningkatkan toleransi terhadap dispersi kromatik.
4. Tren Industri: Evolusi dari 400G ke 1,6T
Didorong oleh pertumbuhan eksponensial dalam permintaan bandwidth dari pelatihan model AI dan komputasi awan,pemancar optikteknologi sedang mengalami perubahan yang belum pernah terjadi sebelumnya:
4.1 Munculnya Era-Panjang Gelombang Tunggal 200G
Modul optik 800G saat ini sedang diterapkan dalam skala besar, secara internal memanfaatkan arsitektur pemancar seperti 8x100Gbps atau 4x200Gbps. Produsen industri terkemuka sedang mengembangkan EML-panjang gelombang tunggal 200G dan modulator fotonik silikon, yang membuka jalan bagi modul optik 1,6T.
4.2 Percepatan Komersialisasi Fotonik Silikon
Pemancar terpisah tradisional (DFB dengan modulator terpisah) menghadapi hambatan dalam biaya dan{0}}integrasi kepadatan tinggi. Fotonik silikon memanfaatkan proses CMOS untuk mengintegrasikan modulator pada substrat silikon, dikombinasikan dengan laser III-V terintegrasi eksternal atau hibrid, sehingga menghasilkan integrasi fotonik skala besar-hasil tinggi dan berbiaya rendah.
4.3 Optik Pluggable Penggerak Linier (LPO) dan Optik yang Dipaketkan Bersama (CPO)
Untuk mengurangi konsumsi daya di pusat komputasi AI, teknologi LPO bermunculan. Pemancar LPO menghilangkan DSP (Digital Signal Processor) tradisional, menggunakan chip driver linier untuk menggerakkan laser secara langsung, sehingga mengurangi konsumsi daya sekitar 50%. Ke depan, teknologi CPO bertujuan untuk mengemas pemancar optik bersama dengan chip switching, yang secara mendasar memecahkan masalah hilangnya sinyal listrik frekuensi tinggi pada jejak PCB.
4.4 Terobosan dalam-Film Tipis Lithium Niobate (TFLN)
Dalam upaya mendapatkan bandwidth yang lebih tinggi dan konsumsi daya yang lebih rendah,-modulator litium niobate film tipis telah menjadi pusat penelitian. Mereka menawarkan linearitas yang unggul dan bandwidth yang tinggi dibandingkan dengan fotonik silikon dan modulator InP, sehingga memposisikan mereka untuk memainkan peran penting dalam pemancar-generasi 1.6T/3.2T berikutnya.
5. Kesimpulan
Pemancar optik tidak hanya titik awal fisik komunikasi optik tetapi juga "mesin inti" yang menentukan bandwidth jaringan, jarak transmisi, dan biaya sistem.
Bagi pengguna industri, ketika memilih solusi pemancar optik, penting untuk melihat lebih dari sekadar parameter "kecepatan". Evaluasi yang komprehensif harus mencakup:
Skenario Aplikasi:Interkoneksi-jarak pendek dalam pusat data versus jaringan tulang punggung telekomunikasi-jarak jauh.
Struktur Biaya:Solusi VCSEL cocok untuk-aplikasi jarak pendek-berskala besar; EML dan fotonik silikon cocok untuk-skenario kinerja tinggi.
Keandalan Rantai Pasokan:Kapasitas chip laser berkecepatan tinggi-tetap terbatas. Memilih produsen dengan kemampuan penelitian dan pengembangan chip independen atau rantai pasokan yang stabil sangatlah penting.
Dengan meningkatnya permintaan akan daya komputasi AI, industri komunikasi optik sedang bertransisi dari model tradisional “optik penggerak listrik” menuju era baru “jaringan penentu optik”. Sebagai titik awal jaringan optik, setiap lompatan teknologi dalam pemancar optik akan menentukan batas bandwidth untuk infrastruktur digital dan cerdas generasi berikutnya.
