Perkenalan:
Penerima Optik untuk Televisi Digital, Fiber ke Rumah . Mesin ini mengadopsi tabung penerima optik sensitivitas tinggi . Integrasi aplikasi yang fleksibel, aplikasi serat ke jaringan rumah .
Ini adalah CWDM built-in, cocok untuk sistem panjang gelombang triple serat tunggal, panjang gelombang operasi CATV 1550nm, lulus panjang gelombang 1270/1310/1490/1577nm, dapat dengan mudah menghubungkan ONU dari Epon, GPON . XG (s)
- Hingga jarak transmisi hingga 20 km
- Kebisingan ekstra-rendah
- Rentang Daya Optik Penerima Dinamis Lebar: Dalam pin =-16, mer lebih besar atau sama dengan 36dB
- PON XG (S) yang berlaku, GPON, EPON, kompatibel dengan teknologi FTTX PON apa pun
- Dapat menghemat sejumlah besar sumber daya daya optik, sangat mengurangi biaya konfigurasi jaringan
- Dalam 47 ~ 1000MHz bandwidth, semua dengan fitur kerataan yang sangat baik (FL kurang dari atau sama dengan ± 1dB)
- Case logam, tawarkan perlindungan untuk perangkat sensitif optoelektronik
- Level output tinggi, dapat digunakan oleh banyak pengguna
- Konsumsi daya rendah, kinerja tinggi, kinerja biaya tinggi
- Perlindungan lonjakan 6KV di semua pelabuhan
- Dukung 4 rf out max
Spesifikasi
|
Panjang gelombang CATV |
1550 ± 10nm |
Output resistansi RF |
75Ω |
|
|
Panjang gelombang pon |
1270/1310/1490/1577nm |
Keluaran Kehilangan Pengembalian |
Kurang dari atau sama dengan 14dB |
|
|
Daya input optik |
-18-+2 dbm |
Kehilangan pengembalian optik |
Lebih besar dari atau sama dengan 55dB |
-9 DBM Daya Input Optik, 60 Saluran PAL |
|
Kisaran AGC optik |
-12--2 dbm |
C/CSO |
Lebih besar dari atau sama dengan 55dB |
|
|
Port input optik CATV |
SC/APC |
C/CTB |
Lebih besar dari atau sama dengan 55dB |
|
|
Pon Optical Reflect Port |
SC/PC |
Mer |
Lebih besar dari atau sama dengan 31dB |
-15 DBM Daya Input Optik |
|
Konektor RF |
Tipe f imperial |
Tegangan input |
+12V |
|
|
Frekuensi |
47-1000 MHz |
Disipasi kekuatan |
Kurang dari atau sama dengan 2W |
|
|
Kebosanan |
Kurang dari atau sama dengan ± 1,25dB |
Suhu |
-10-+50 derajat |
|
|
Level Output RF (dalam kisaran AGC) |
Lebih besar dari atau sama dengan 80dbuv |
Dimensi |
73 × 60 × 23 (L × W × H) mm |
|
Daftar Model
|
Model |
Lulus panjang gelombang |
Mencerminkan panjang gelombang |
Lulus antarmuka |
Antarmuka rf out |
Dc-in |
|

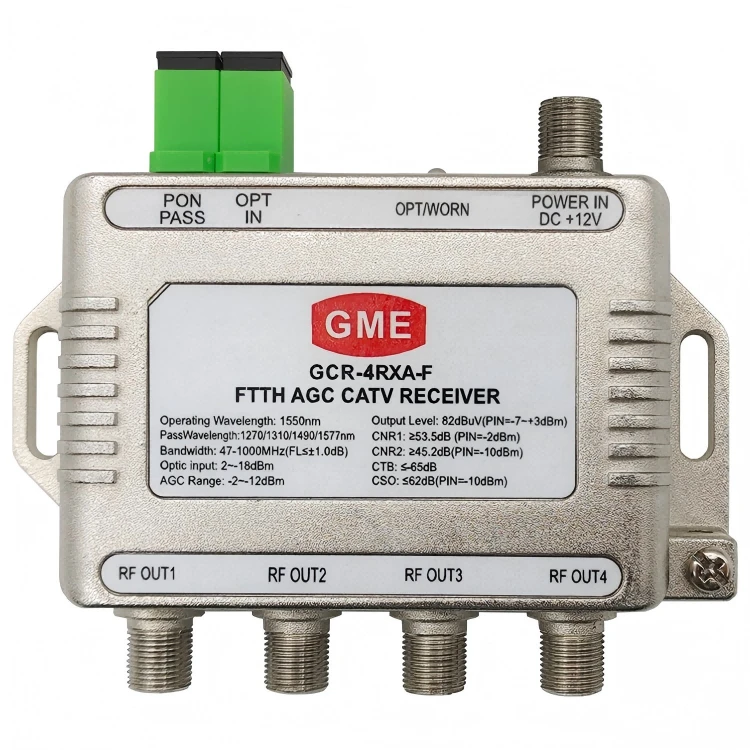

Gcr -4 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
F-female: 12v 300mA |
|

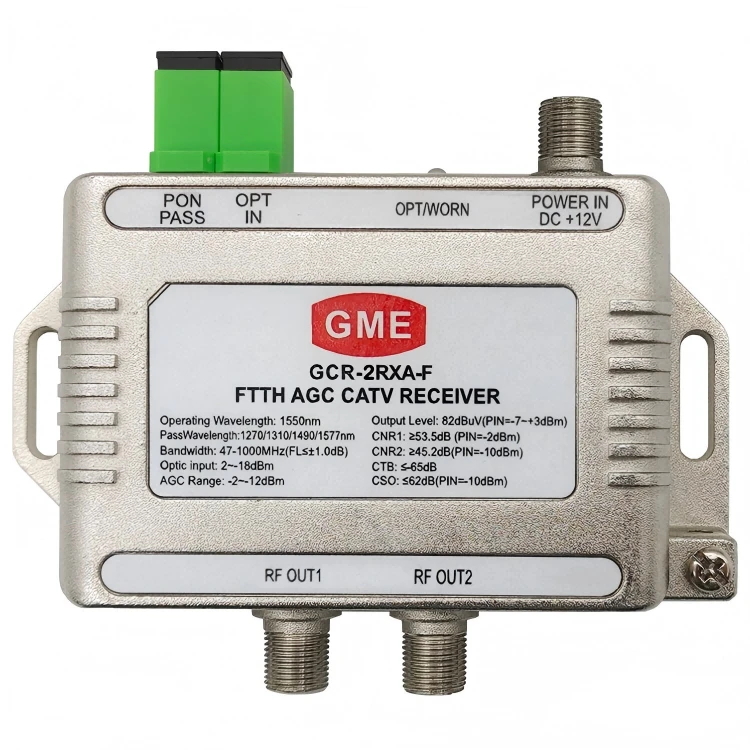

Gcr -2 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
F-female: 12v 300mA |
|

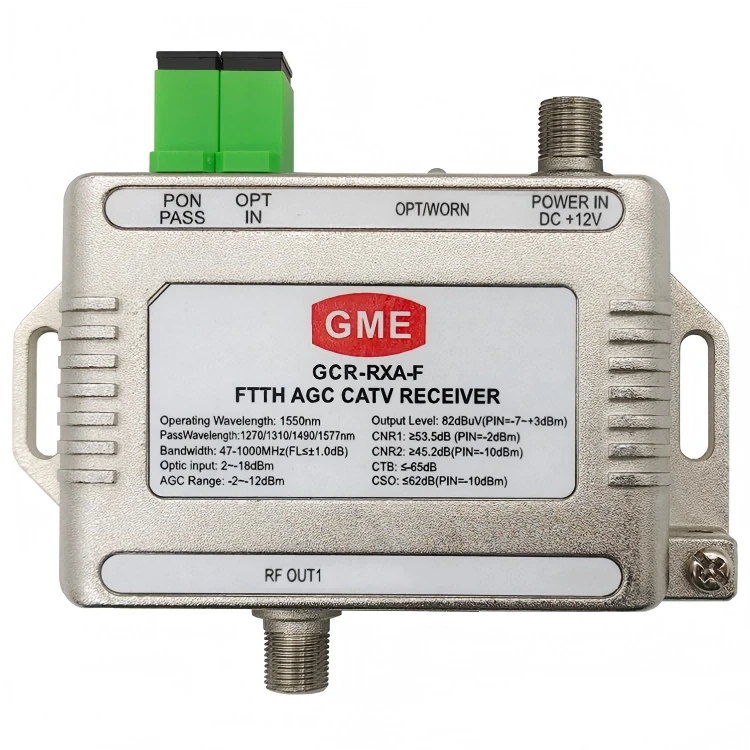

GCR-RXA-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
F-female: 12v 300mA |
|
Gcr -4 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
F-female: 12v 300mA |
|
Gcr -2 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
F-female: 12v 300mA |
|
GCR-RXU-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
F-female: 12v 300mA |
|
Gcr -4 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
Dc -005: 12v 300mA |
|
Gcr -2 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
Dc -005: 12v 300mA |
|
GCR-RXA-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
Dc -005: 12v 300mA |
|
Gcr -4 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
Dc -005: 12v 300mA |
|
Gcr -2 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
Dc -005: 12v 300mA |
|
GCR-RXU-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
Dc -005: 12v 300mA |
