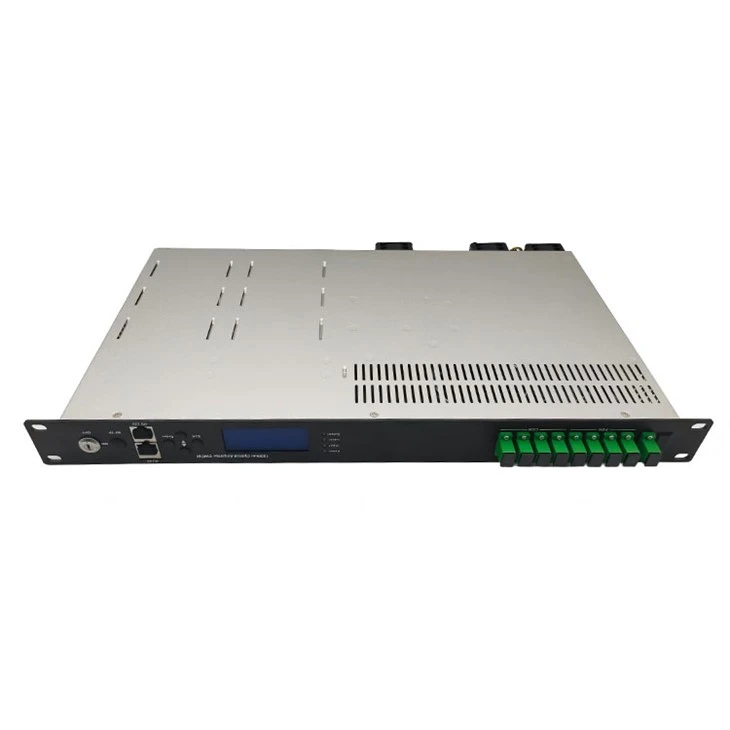

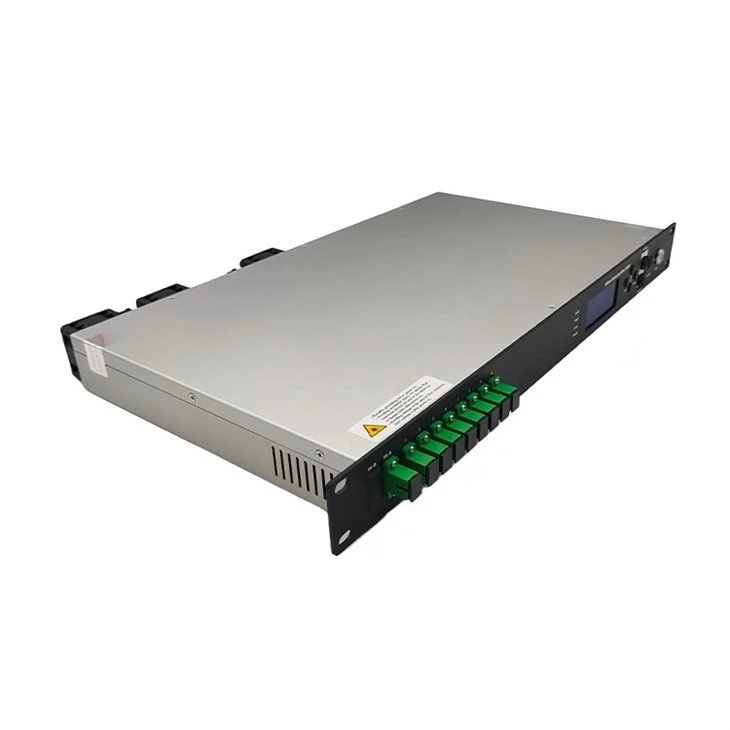

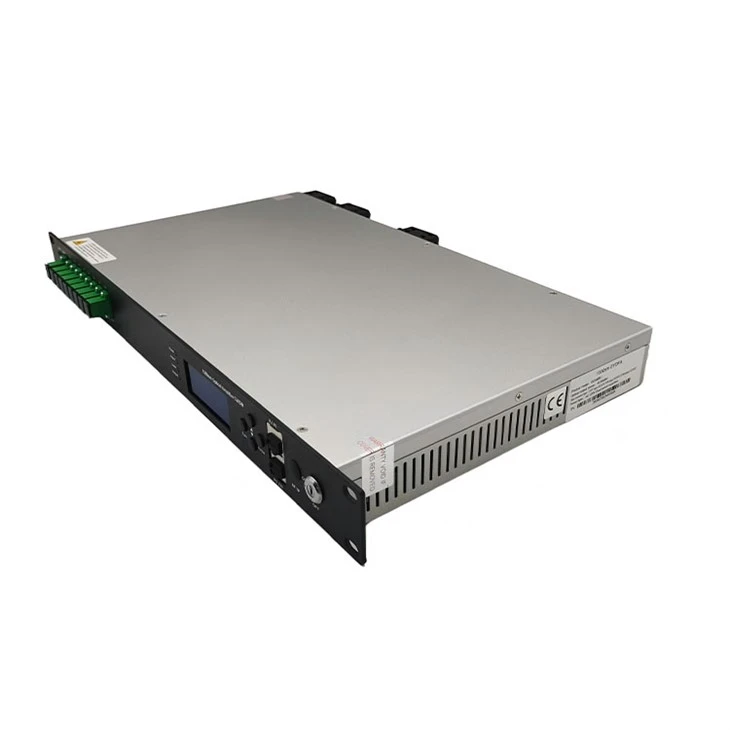

Ikhtisar Produk
Penguat optik GCA 6051-YZ menggunakan serat berlapis ganda-performa tinggi yang terkenal-ytterbium co-doped serat berlapis ganda dan laser pompa kebisingan rendah. Ini memiliki desain sirkuit yang andal dan desain pembuangan panas yang efisien. Total daya keluaran maksimum seluruh mesin dapat mencapai +36dBm, dan mendukung hingga 32 keluaran, dengan sakelar optik opsional, CWDM, dan deteksi RF. Ini menyediakan perangkat lunak manajemen jaringan protokol SNMP dan manajemen jaringan WEB, cocok untuk transmisi sinyal optik hilir 1550nm yang diperkuat di jaringan FTTH.

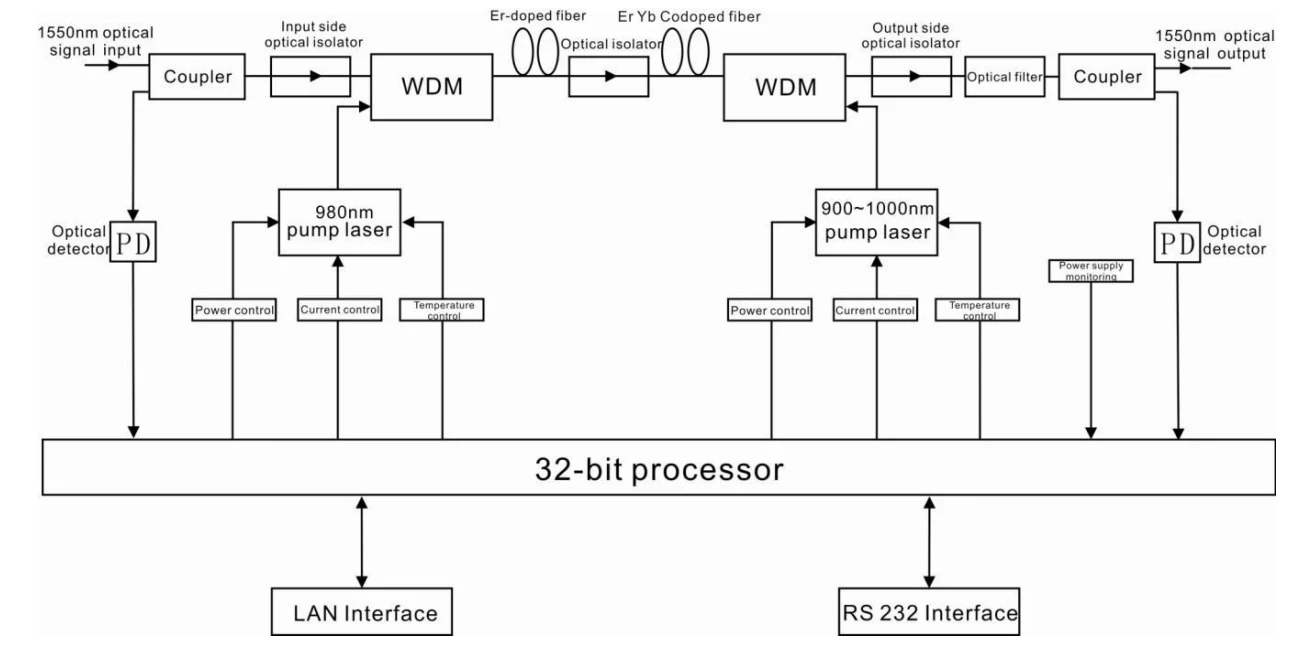

Diagram blok
Parameter Teknik
|
Barang |
Satuan |
Parameter teknik |
Komentar |
|
|
Bandwidth operasi |
nm |
1545 - 1565 |
||
|
Rentang daya masukan optik |
dBm |
-5-+10 |
||
|
Daya keluaran optik maksimum |
dBm |
36 |
||
|
Stabilitas daya keluaran |
dBm |
±0.5 |
||
|
Sosok kebisingan |
dB |
Kurang dari atau sama dengan 6.0 |
Daya masukan optik0dBm |
|
|
Kembalikan kerugian |
Masukan |
dB |
Lebih besar atau sama dengan 45 |
|
|
Keluaran |
dB |
Lebih besar atau sama dengan 45 |
||
|
Tipe Konektor Optik |
SC/APC LC/UPC |
|||
|
C/N |
dB |
Lebih besar dari atau sama dengan 50 |
Kondisi pengujian menurut GT/T 184-2002 |
|
|
C/CTB |
dB |
Lebih besar atau sama dengan 63 |
||
|
C/OMS |
dB |
Lebih besar atau sama dengan 63 |
||
|
Tegangan catu daya |
V |
AC160V - 250V(50Hz),DC48V |
||
|
Konsumsi daya |
W |
Kurang dari atau sama dengan 65 |
|
|
Kisaran Suhu Pengoperasian |
derajat |
-10 - +45 |
|
|
Kisaran Suhu Penyimpanan |
derajat |
-30 - +70 |
|
|
Kelembaban relatif pengoperasian maksimum |
% |
Maks 95% Tanpa Kondensasi |
|
|
Dimensi |
mm |
437(L)×442(W)×44(H) |

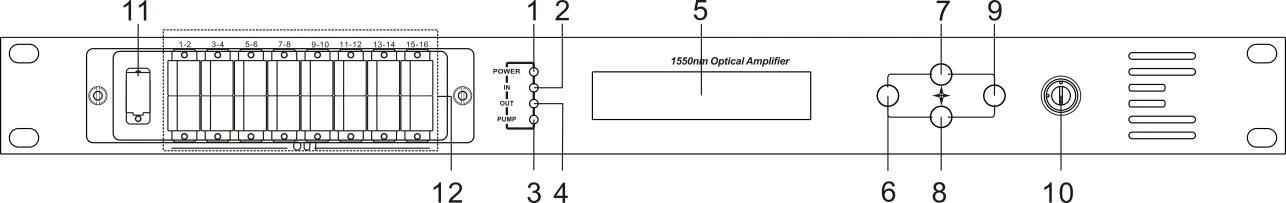

Deskripsi Panel Depan
|
1. Indikator daya: Satu catu daya switching berfungsi – kuning; dua catu daya switching berfungsi – hijau. |
|
2. Indikator daya input optik: Lampu ini menyala ketika daya input optik > -10dBm. |
|
3. Indikator status kerja pompa: Lampu merah berarti pompa tidak bekerja, tetapi parameter mesin normal; lampu merah berkedip berarti mesin rusak, alasan kesalahan terkait lihat menu alarm dari menu tampilan; lampu hijau berarti pompa bekerja normal |
|
4. Indikator daya keluaran optik: Lampu ini menyala ketika daya keluaran optik > +10dBm. |
|
Layar LCD matriks 5. 160×32 titik- |
|
6. Menampilkan tombol keluar atau batal dari menu pengaturan. |
|
7. Tampilkan tombol naik atau naik pada menu pengaturan. |
|
8. Menampilkan tombol bawah atau bawah pada menu pengaturan. |
|
9. Menampilkan tombol enter pada menu pengaturan. |
|
10. Kunci pengalih laser pompa: "ON" berarti laser pompa terbuka dan "OFF" berarti laser pompa tertutup. Pastikan kunci dalam posisi "OFF" sebelum dihidupkan. Setelah lolos uji mandiri, putar kunci ke posisi "ON" sesuai pesan yang ditampilkan. |
|
11. Masukan sinyal optik |
|
12. Keluaran sinyal optik |

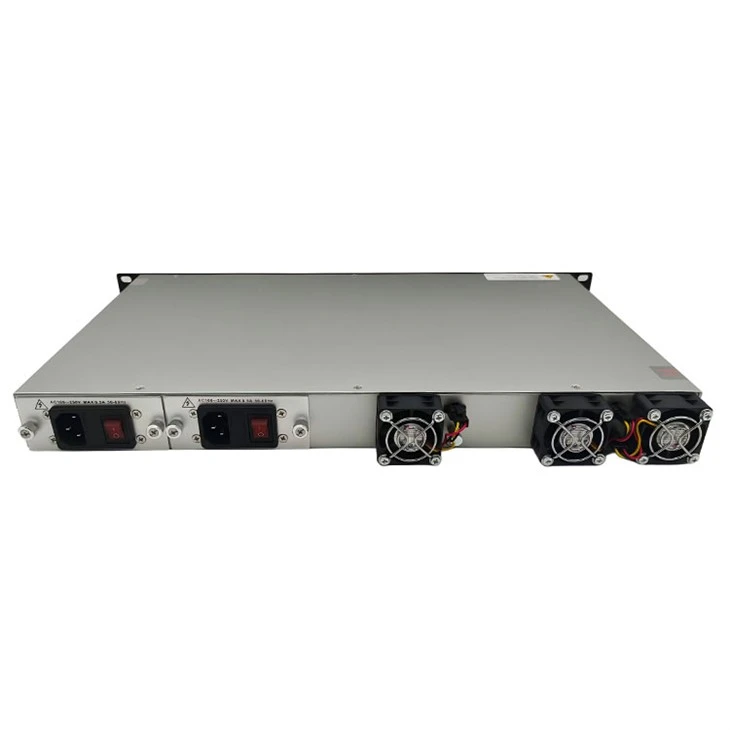

Deskripsi Panel Belakang
|
1. Saluran keluar kipas angin. |
2. Antarmuka RS232. |
|
3. Port input AC 220V dari catu daya 1. |
4. Sekering catu daya 1. |
|
5. Saklar catu daya 1. |
6. Port masukan catu daya AC 220V 2. |
|
7. Sekering catu daya 2. |
8. Saklar catu daya 2. |
|
9. Tiang ground pada sasis |
10. Antarmuka LAN |
